近年來
根據CNESA的不完全統計，2022年
但儲能產業在這短短幾年內取得高速發展的同時
在儲能系統尤其是電池儲能系統集成的各安全環節中
來自暴風雨的風險
世界上每年會有數十億次雷電發生。根據統計僅在德國
電池儲能系統的雷電和電涌損壞
電力儲能系統是能源革命的關鍵技術之一
為了給布置在集裝箱中的高端電子產品提供保護，人們需要一個全面的雷電和電涌防護系統
如何實現電池儲能系統的持續可用性也是一個很關鍵的問題
。由于雷電損壞會導致嚴重的經濟損失和高昂的維護和維修費用，因此為集裝箱儲能系統制定可靠的整體防雷解決方案十分重要。關于儲能系統整體防雷設計的相關標準要求
IEC 60364系列標準包含整體防雷系統的安裝標準
，適用于移動式建筑和固定式建筑。因此，移動式集裝箱儲能系統，分布式儲能系統，以及永久布線，非移動式的電池儲能系統都屬于IEC 60364的適用范圍。IEC 60364-4-44涉及在通過供電網絡傳輸?shù)挠捎诶纂姷仍斐伤矐B(tài)過電壓的情況下，對電氣系統的保護
，包括供電線路中傳輸?shù)闹崩讚艉陀砷_關操作引起的瞬態過電壓該標準提供了系統各部位是否需要采取電涌保護措施的結論
根據IEC 62305-2進行風險分析
根據IEC 62305-3進行外部防雷系統的設計
依據IEC 62305-4在并網設計中應對雷電和電涌保護措施作出設計。如果實施符合IEC 60364-4-44和IEC 62305的雷電和電涌保護措施
風電儲能系統(集裝箱式儲能系統)的防雷設計
DEHN集團深耕防雷領域100余年，可以為風電
、光伏和儲能產業提供全面的專業防雷解決方案，從而有效破解儲能行業防雷難題。目前
，DEHN集團與國內眾多儲能系統集成商，儲能系統配套廠家，設計院和業主都有深入和長期的合作關系，是國內儲能系統電涌保護器（SPD）的主要供應商之一。下面先以配備了電池儲能系統的風力發電場為例，介紹一下風電儲能系統的防雷設計
，根據標準要求需要對儲能系統的電子設備、電池和變流器進行防電涌保護。
圖1：風電儲能系統防雷設計
圖1顯示了一個風電儲能系統(集裝箱式)
，儲能系統升壓變壓器或匯流升壓一體機的35kV交流高壓側需要進行防雷保護，可以采用DEHN集團的DMI系列中壓避雷器，該系列產品可配備DIC 10自動脫離單元和IZ100雷擊和泄露電流監測裝置，可以可靠脫離系統中的故障避雷器，避免可能的接地故障，確保系統的無故障運行。儲能變流器（PCS）或匯流升壓一體機的交流側可以選用DEHN集團DG SE 系列產品進行保護，以確保儲能變流柜（PCS）持續可靠的運行。對儲能變流器（PCS）或匯流升壓一體機的直流側，直流匯流箱，推薦使用DEHNcombo系列1+2級復合式電涌保護器產品，適用于高達1500V的直流系統的防雷保護。儲能系統匯流箱與電池系統之間的直流連接線也需要進行防雷保護，同樣推薦使用1+2級復合式電涌保護器DEHNcombo系列產品。DEHN集團信息系統電涌保護器BLITZDUCTOR Connect系列，適用于儲能系統有線數據接口
，如RS485接口，模擬量，數字量，總線信號的電涌保護。其他的信息和通信接口如以太網接口可以由DEHNpatch系列產品可靠地保護。
對于隔離變壓器230/400V和400/690V供電線路的保護我們建議使用DEHNguard系列電涌保護裝置
。光伏儲能系統(集裝箱式儲能系統)的防雷設計
下面再以配備了電池儲能系統的光伏電站為例介紹一下光伏儲能系統的防雷設計
圖2：光伏儲能系統防雷設計
圖2顯示了一個光伏儲能系統(集裝箱式)

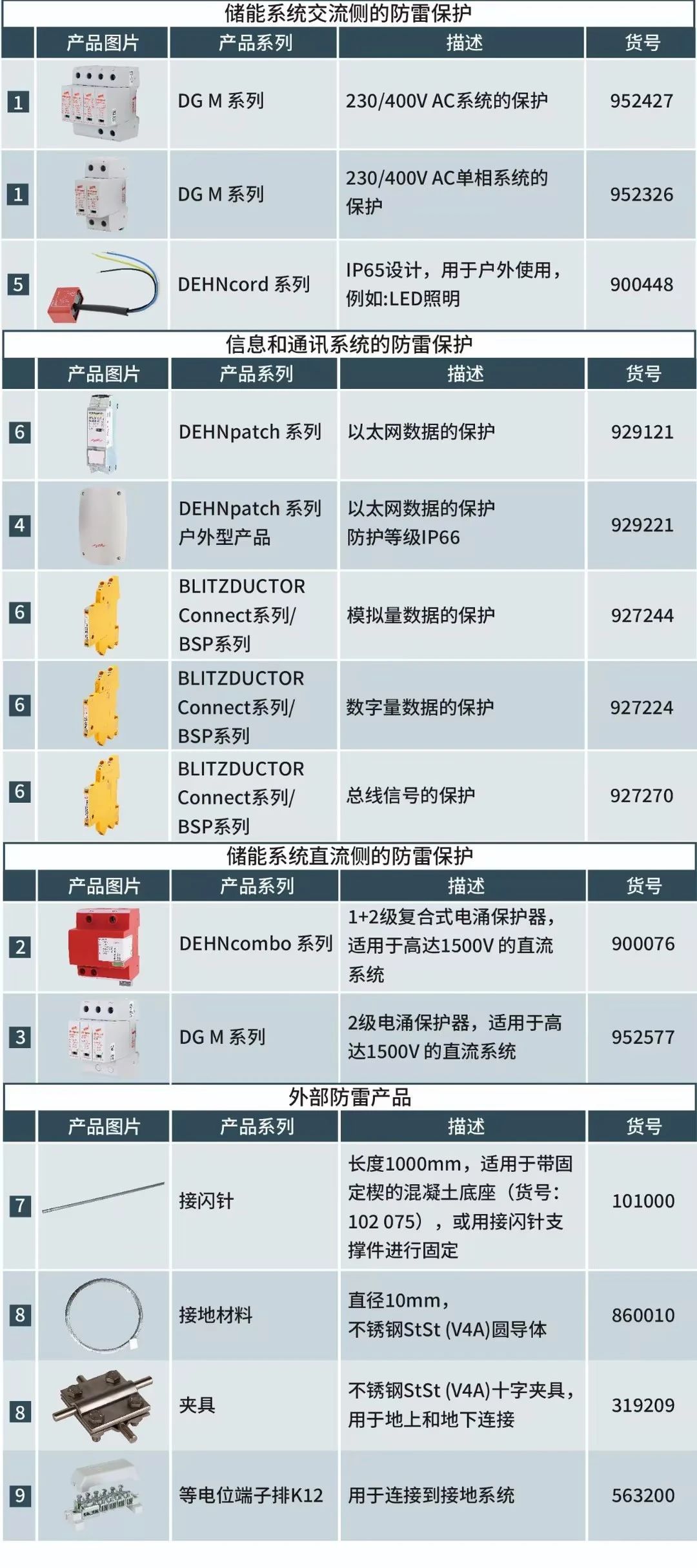

對于230/400V供電線路的防雷保護
，我們建議使用DEHN集團的DEHNguard系列電涌保護裝置，可以可靠地保護終端設備。DEHN集團信息系統電涌保護器BLITZDUCTOR Connect系列，適用于儲能系統有線數據接口，如RS485接口，模擬量，數字量，總線信號的電涌保護。其他的信息和通信接口如以太網可以由DEHN集團的DEHNpatch系列產品可靠地保護，同軸天線接口可以由DEHNgate系列產品可靠地保護。電池與變流器直流輸出側之間的連接線推薦使用DEHNcombo系列1+2級復合式電涌保護器產品，適用于高達1500V的直流系統的防雷保護。DEHNpatch系列產品可以為戶外監控單元提供保護
，比如帶有PoE接線的攝像機。此外，如果太陽能電站使用LED照明，也應該使用DEHN集團的DEHNcord系列產品保護其免受電涌和開關操作的影響。標準中要求的等電位連接可以通過DEHN集團K12等電位連接排實現。這些接地排經過專門測試，適用于根據IEC 60364-4-41/ 60364-5 - 54進行保護和功能等電位連接的應用場景，需要根據IEC 62305-3進行雷電等電位連接。
